강화유리Tempering
"투명한 강철"이라고 불리는 강화유리는 일반 판유리를 고온으로 열처리한 후 냉각하여 판유리와 투시성은 같으나 충격강도와 내열성을 강화한 유리입니다. 강화유리는 제조방법 및 특성에 따라 강화유리와 배강도(반강화)유리로 구분됩니다.
강화유리 (완전강화유리 / Fully Tempered glass / FT)
강화유리는 판유리를 연화점(녹는점)에 가까운 고온(650~700℃)으로 열처리한 후 급속히 냉각시켜 유리표면에 강한 압축응력층을 형성시킴으로써 일반유리에 비해 충격강도와 휨응력을 크게 증가시킨 유리입니다.
강화유리의 특성 (Benefits of fully tempered glass)
- - 일반유리(annealed glass)에 비해 4~5배까지 충격강도가 높다.
- - 배강도유리에 비해 2배 이상 충격강도가 높다.
- - 약 250℃까지 열충격 및 열편차에 대한 저항성을 가진다.
- - 파손 시 날카롭지 않은 작은 파편으로 깨져 치명적인 인명피해를 감소시킨다.
- - 위와 같은 파손 특성으로 접합유리와 함께 안전유리로 분류된다.
- - 강화 처리된 유리는 재절단되거나 천공, 따내기 등의 가공이 불가능하다.

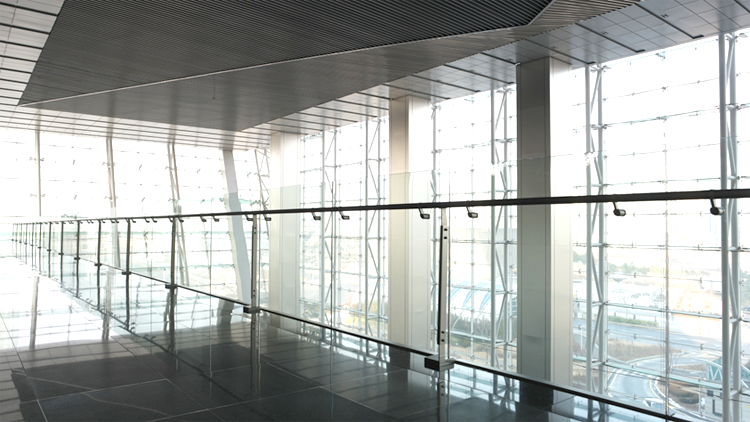

강화유리의 적용 및 용도 (Applications of fully tempered glass)
완전강화유리는 사람 접근에 따른 파손 위험성이 높은 장소나 물리적 또는 열적 충격에 따른 파손을 방지하는 목적으로 고안된 안전유리입니다. 따라서 안정성이 요구되는 장소나 파손을 예방하는 장소에서 용도에 따라 매우 광범위하게 사용되고 있습니다.
적용 범위
적용 대상
외장재 (exteroir)
대인 안전주의지역의 유리, 내풍압·내충격·열파손 방지가 고려된 구간, 구조적 하중에 따른 설계,
건물의 스팬드럴 구간
내장재 (interior)
출입구 및 계단 주변의 유리, 핸드레일, 파티션, 유리 가구 및 선반, 샤워부스, 프레임없는 유리문
교통기관 및 상업용
자동차의 측면 및 후면 유리, 기차 및 선박의 유리창, 차량 정류장, 각종 스크린, 주방기구, 공중전화박스, 엘리베이터, 태양전지판

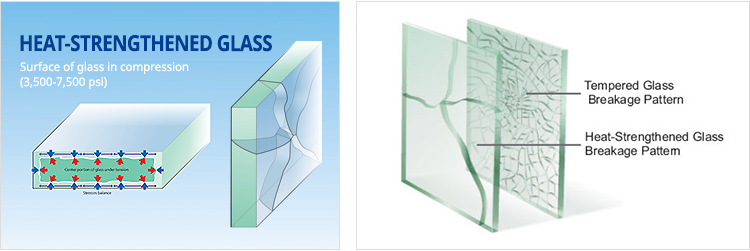

배강도유리 (반강화유리 / Heat Strenthened glass / HS)
배강도유리는 반강화유리로도 불리며, 강화유리와 열처리하는 과정은 유사하나 냉각처리를 달리하여 유리표면에 적절한 크기의 압축응력층을 만들어 일반유리에 비해 충격강도를 2배 이상 증가시킨 유리입니다.
배강도유리의 특성 (Benefits of heat-strenthened glass)
- - 일반유리(annealed glass)에 비해 2배까지 충격강도가 높다.
- - 약 130℃까지 열충격 및 열편차에 대한 저항성을 가진다.
- - 파손 시 일반유리와 유사하게 큰 파편(edge-to-edge)으로 깨져 창틀이나 구조물로부터 탈락을 방지한다.
- - 파손된 파편이 뾰족하고 날카로워 안전유리로 분류되지 않는다.
- - 강화유리에 비해 평활도(flatness)가 우수하여 건축용 유리의 시각적 왜곡을 감소시킨다.
- - 강화 공정 시 급랭과정을 거치지 않기 때문에 불순물(Nikel sulfide)로 인한 자연파손이 발생하지 않는다.
배강도유리의 적용 및 용도 (Applications of heat-strethened glass)
배강도유리는 파손시 큰 파편으로 깨지도록 만들어 구조물로부터 탈락을 방지하도록 가공된 유리입니다. 따라서 강화유리의 파손 형태를 필요로하지 않으며, 일반유리보다 열충격에 강하고 추가적인 내충격강도 및 내풍압이 요구되는 장소에 활용됩니다. 배강도유리는 안전유리로 분류되지 않기 때문에 안정성이 요구되는 장소에 단독으로 사용될 수 없으며, 접합공정을 통해 안전유리로 분류될 수 있습니다.
적용 범위
대상
건축물 (buildings)
일반유리에 비해 추가적인 내풍압·내충격·열파손 방지가 요구되는 구간, 구조적 하중에 따른 설계
건축물 고층부의 비전(vision) 및 스팬드럴(spandrel) 구간의 복층유리,
건축물의 천장ㆍ경사면에 사용되는 접합유리

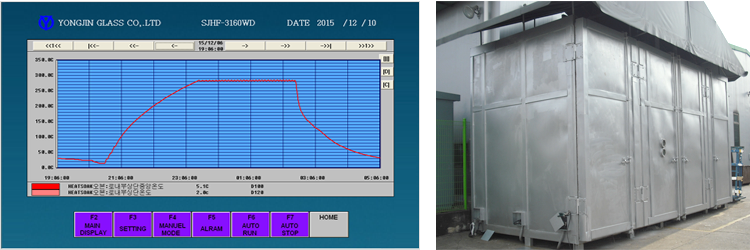

히트소크테스트 (열간유지시험 / Heat-soak test / HST)
히속테스트란, 열간유지시험으로 니켈황(nikel sulfide)이라는 불순물로 인한 완전강화유리의 자연파손을 방지하는 테스트입니
다. 다시 말해, 자연파손의 가능성이 있는 강화유리를 소비자에 인도되기 전에 미리 파손시킴으로써 설치 후 발생할 수 있는 자연파손의 가능성을 줄이는 방법입니다. 강화유리(fully tempered glass)를 히트소크 가열로에 투입하여 고온(280℃)으로 상승 및 유지하여 인위적으로 자연파손을 유발시켜 파손 여부에 따라 제품출하를 결정하는 방법입니다.
히트소크테스트의 필요성
판유리 제조공정상 완전 제거가 불가능한 소량의 니켈황화물이 강화의 급랭과정에서 결정의 부피가 변하지 않고 강화공정 후 불특정한 시점에서 전이가 진행되어 부피팽창이 일어나 자연파손이 발생합니다. 이러한 자파문제로 강화유리는 엄밀한 의미에서 안전유리로서 제약을 안고 있습니다.
따라서 강화유리의 안정성을 높이기 위해서는 히트소크테스트 공정이 반드시 필요합니다.

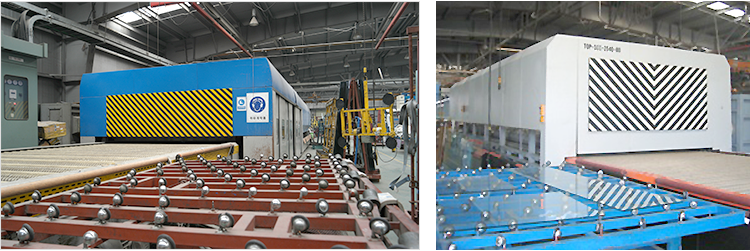

용진유리의 가공역량 (Processing skills)
강화공정 (tempering)
강화 (완전강화)
fully tempered
배강도 (반강화)
heat-strengthened
열간유지시험
heat-soak test
최대길이
6,100 mm
6,100 mm
6,100 mm
최대너비
3,150 mm
3,150 mm
3,048 mm
두께
3.2 ~ 19 mm
3 ~ 12mm
3 ~ 9 mm
최대무게
912.7 kg / 매
576.4 kg / 매
883.1 kg / 매
산업기준
KS L 2002 (한국표준협회)
KS L 2015 (한국표준협회)
SPS-KFGIA003-2005:2015
(한국판유리산업협회)
제품적용 (product application)
적용 범위
판유리 강화
투명유리, 색유리(tinted glass), 저철분유리(low-iron glass)
코팅유리 강화
소프트코팅로이(single/double/triple)유리, 하드코팅로이유리,
반사(solar control)코팅 유리
특수유리 강화
저반사유리(anti-reflective glass), 미끄럼방지유리, 비차열방화유리,
세라믹인쇄유리(ceramic printed glass)
