복층유리Insulating
페아(pair)유리라고 불리는 복층유리는 창문으로 빠져나가는 열에너지양을 줄여주어 단열성을 높이고 결로를 방지하여 실내 공간을 쾌적하고 포근한 환경으로 만들어주는 유리입니다.
복층유리 (Insulated glass, Double glazing, IG)
복층유리는 두 장 이상의 유리와 간격을 유지하는 스페이서(spacer/간봉)를 이용하여 유리 사이에 일정한 공간(중공층)을 두어 건조 공기나 특정 가스를 채우고 테두리를 접착제로 밀봉한 제품으로, 유리와 유리 사이의 건조 공기층은 열이나 음파의 전도를 차단하기 때문에 단열성과 차음성, 결로방지성이 높아집니다.
복층유리의 구성 (Composition of insulated glass)
- 1. 간봉 (spacer)
알루미늄 또는 단열 소재로 된 바(bar) 형태의 스페이서로서 유리와 유리 사이의 간격을 유지하기 위해 사용된다.
- 2. 흡습제 (desiccant)
간봉(spacer) 안에 있으며 복층유리 내부의 일반 공기가 가지고 있는 미량의 습기를 흡수할 수 있는 건조제이다.
- 3. 공기층 (air or gas)
복층유리 내부에는 건조공기로 채워져 있거나, 단열성을 높이기 위해 열전도율이 낮은 특정 가스가 주입된다.
- 4. 1차 실란트 (primary seal)
외부의 수분 유입이나 가스의 누츨을 방지하기 위해 간봉과 유리를 부틸(polyisobutylene)로 접착시킨다.
- 5. 유리 (glass panes)
요구되는 성능 및 기능에 따라 같은 또는 다른 종류의 유리가 사용된다. (ex) 로이(Low-e)+투명
- 6. 2차 실란트 (secondary seal)
복층 내부 공기층을 보호하고 기계적인 고정 역할을 하는 접착제로서 폴리설파이드(polysulfide)나 실리콘(silicon)이 많이 사용된다.
복층유리 가공절차 (Insulated glass processing process)
-
1. 스페이서 조립 공정
스페이서 절단
스페이서 조립
스페이서 결합
흡습제 주입
부틸 작업
-
2. 복층 제작 공정
유리 투입
세척
1차 접착 (스페이서와 유리 조합)
1차 접착 (압축)
2차 접착 (오토실링)
복층유리의 특성 (Benefits of insulated glass)
- 두 장의 유리 사이의 중공층은 열의 직접적인 전도(傳導)를 최소화하여 단층(1장)의 유리에 비해 단열성이 높다.
- 복층유리는 1장으로 구성된 유리보다 약 2db 정도의 추가적인 차음성능을 갖는다.
- 복층유리는 결로 발생 정도를 낮춰 건축물 자재의 2차 손상을 최소화하고 사용자의 불쾌감을 낮춘다.
- 여름철에는 외부 열의 유입을 최소화하고, 겨울철에는 내부 열의 유출 방지하여 건축물의 에너지를 절약한다.
- 복층유리의 낮은 결로 발생 정도와 높은 단열성으로 추가적인 에너지 투입없이 창의 면적을 키워 조망권을 향상시킨다.
복층유리의 성능 향상 (performance improvement of insulated glass)
복층유리의 단열성은 열관류율(U-value)의 값으로 대변되는데, 열관류율이 낮을수록 복층유리의 단열성이 높아진다고
볼 수 있습니다. 아래와 같은 요소의 변화로 복층유리의 단열성 및 기타 성능을 향상시킬 수 있습니다.
- 1. 중공층의 두께
중공층의 두께가 넓을수록 단열성능이 향상되지만, 창호와 복층유리의 구성에 따라 적절한 두께가 설계되며 추천된다.
- 2. 로이(Low-E) 유리
저방사(Low-Emissivity) 유리는 적외선(복사열)을 차단하는데, 고성능의 로이유리를 사용할 수록 단열성능이 높아진다.
- 3. 가스 주입
복층유리 내부에 건조공기보다 열전도율이 더 낮은 아르곤(Argon) 또는 크립톤(Krypton) 가스를 주입한다.
- 4. 단열 스페이서
단열 성능을 향상시킨 스페이서(Warm-edge spacer)를 사용하여 전도에 의한 열 전달을 최소화한다.
- 5. 다중 복층
3중 유리 이상의 다중 복층 공정을 통해 단열성, 차음성, 결로방지성을 향상시키고 실 조망 면적을 증가시킨다.
- 6. 진공 중공층
유리와 유리 사이를 진공 상태로 유지할 경우 가장 얇은 복층유리의 두께로 단열성과 방음성의 극대화가 가능하다.
복층유리의 적용 및 용도 (Applications of insulated glass)
복층유리는 에너지 절약, 단열성, 차음성 등 요구되는 성능에 따라 복층유리가 산업 전반에 적용되고 있습니다.
구분
적용 대상
건축물_주거용(residential)
주택 및 아파트의 복층유리창 (windows), 복층유리문 (doors),
스마트 윈도우 (smart windows)
건축물_상업용(commercial)
유리 커튼월, 천장ㆍ지붕ㆍ경사면의 유리창, 스팬드럴(non-vision) 구간 창,
제로에너지빌딩(ZEB) 유리창
산업 전반(various areas)
기차 및 자동차, 진공유리창, 냉장장치 등 온도나 습도 조절을 요구하는 장소,
공항 관제탑 등 방음 성능을 요구하는 장소
용진유리의 가공역량 (processing skills)
복층공정
Insulating
최대생산 규격
3,000 mm X 6,000 mm
자동라인 규격
2,450 mm X 3,660 mm
두께
12~60 mm
다중복층
2중~4중
산업기준
복층유리: KS L 2003 (한국표준협회)
가스주입: SPS-KFGIA002-1799 (한국판유리산업협회)
제품적용 (product application)
적용 범위
유리별 복층
판유리(투명/컬러/저철분), 소프트코팅로이 (single/double/triple)유리,
반사(solar control)코팅 유리, 강화유리, 배강도유리, 접합유리
특수유리 복층
저반사유리(anti-reflective glass), 미끄럼방지유리,
세라믹인쇄유리(ceramic printed glass), 구조물지지공법(point glazing)유리
특수 부자재
일체형스페이서(Super-spacer)
=간봉(spacer) + 오토밴딩(autobanding) +
흡습제(desiccant) + 1차접착제(butyl)
페아(pair)유리라고 불리는 복층유리는 창문으로 빠져나가는 열에너지양을 줄여주어 단열성을 높이고 결로를 방지하여 실내 공간을 쾌적하고 포근한 환경으로 만들어주는 유리입니다.
![img](/img/s3_2-1.png)

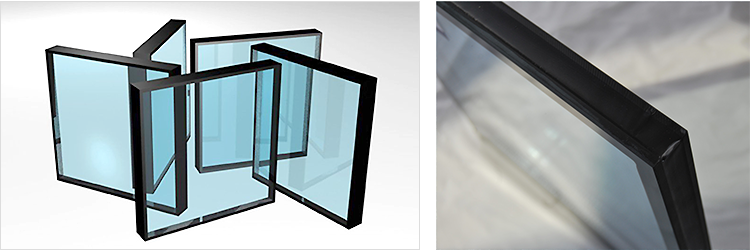

복층유리 (Insulated glass, Double glazing, IG)
복층유리는 두 장 이상의 유리와 간격을 유지하는 스페이서(spacer/간봉)를 이용하여 유리 사이에 일정한 공간(중공층)을 두어 건조 공기나 특정 가스를 채우고 테두리를 접착제로 밀봉한 제품으로, 유리와 유리 사이의 건조 공기층은 열이나 음파의 전도를 차단하기 때문에 단열성과 차음성, 결로방지성이 높아집니다.
![img](/img/s3_2-2.png)

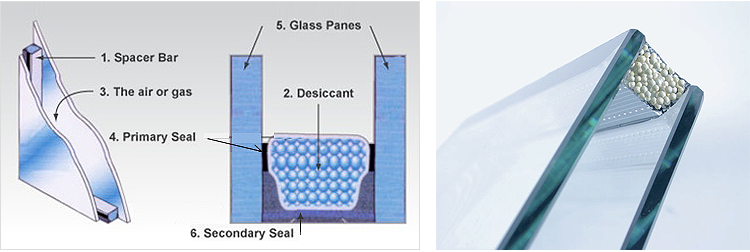

복층유리의 구성 (Composition of insulated glass)
![img](/img/s3_2-3.png)
- 1. 간봉 (spacer)
알루미늄 또는 단열 소재로 된 바(bar) 형태의 스페이서로서 유리와 유리 사이의 간격을 유지하기 위해 사용된다. - 2. 흡습제 (desiccant)
간봉(spacer) 안에 있으며 복층유리 내부의 일반 공기가 가지고 있는 미량의 습기를 흡수할 수 있는 건조제이다. - 3. 공기층 (air or gas)
복층유리 내부에는 건조공기로 채워져 있거나, 단열성을 높이기 위해 열전도율이 낮은 특정 가스가 주입된다. - 4. 1차 실란트 (primary seal)
외부의 수분 유입이나 가스의 누츨을 방지하기 위해 간봉과 유리를 부틸(polyisobutylene)로 접착시킨다. - 5. 유리 (glass panes)
요구되는 성능 및 기능에 따라 같은 또는 다른 종류의 유리가 사용된다. (ex) 로이(Low-e)+투명 - 6. 2차 실란트 (secondary seal)
복층 내부 공기층을 보호하고 기계적인 고정 역할을 하는 접착제로서 폴리설파이드(polysulfide)나 실리콘(silicon)이 많이 사용된다.
복층유리 가공절차 (Insulated glass processing process)
-
1. 스페이서 조립 공정
스페이서 절단
스페이서 조립
스페이서 결합
흡습제 주입
부틸 작업
-
2. 복층 제작 공정
유리 투입
세척
1차 접착 (스페이서와 유리 조합)
1차 접착 (압축)
2차 접착 (오토실링)
복층유리의 특성 (Benefits of insulated glass)
- 두 장의 유리 사이의 중공층은 열의 직접적인 전도(傳導)를 최소화하여 단층(1장)의 유리에 비해 단열성이 높다.
- 복층유리는 1장으로 구성된 유리보다 약 2db 정도의 추가적인 차음성능을 갖는다.
- 복층유리는 결로 발생 정도를 낮춰 건축물 자재의 2차 손상을 최소화하고 사용자의 불쾌감을 낮춘다.
- 여름철에는 외부 열의 유입을 최소화하고, 겨울철에는 내부 열의 유출 방지하여 건축물의 에너지를 절약한다.
- 복층유리의 낮은 결로 발생 정도와 높은 단열성으로 추가적인 에너지 투입없이 창의 면적을 키워 조망권을 향상시킨다.
복층유리의 성능 향상 (performance improvement of insulated glass)
복층유리의 단열성은 열관류율(U-value)의 값으로 대변되는데, 열관류율이 낮을수록 복층유리의 단열성이 높아진다고 볼 수 있습니다. 아래와 같은 요소의 변화로 복층유리의 단열성 및 기타 성능을 향상시킬 수 있습니다.
- 1. 중공층의 두께
중공층의 두께가 넓을수록 단열성능이 향상되지만, 창호와 복층유리의 구성에 따라 적절한 두께가 설계되며 추천된다. - 2. 로이(Low-E) 유리
저방사(Low-Emissivity) 유리는 적외선(복사열)을 차단하는데, 고성능의 로이유리를 사용할 수록 단열성능이 높아진다. - 3. 가스 주입
복층유리 내부에 건조공기보다 열전도율이 더 낮은 아르곤(Argon) 또는 크립톤(Krypton) 가스를 주입한다. - 4. 단열 스페이서
단열 성능을 향상시킨 스페이서(Warm-edge spacer)를 사용하여 전도에 의한 열 전달을 최소화한다. - 5. 다중 복층
3중 유리 이상의 다중 복층 공정을 통해 단열성, 차음성, 결로방지성을 향상시키고 실 조망 면적을 증가시킨다. - 6. 진공 중공층
유리와 유리 사이를 진공 상태로 유지할 경우 가장 얇은 복층유리의 두께로 단열성과 방음성의 극대화가 가능하다.
복층유리의 적용 및 용도 (Applications of insulated glass)
복층유리는 에너지 절약, 단열성, 차음성 등 요구되는 성능에 따라 복층유리가 산업 전반에 적용되고 있습니다.
구분 | 적용 대상 |
---|---|
건축물_주거용(residential) | 주택 및 아파트의 복층유리창 (windows), 복층유리문 (doors), 스마트 윈도우 (smart windows) |
건축물_상업용(commercial) | 유리 커튼월, 천장ㆍ지붕ㆍ경사면의 유리창, 스팬드럴(non-vision) 구간 창, 제로에너지빌딩(ZEB) 유리창 |
산업 전반(various areas) | 기차 및 자동차, 진공유리창, 냉장장치 등 온도나 습도 조절을 요구하는 장소, 공항 관제탑 등 방음 성능을 요구하는 장소 |

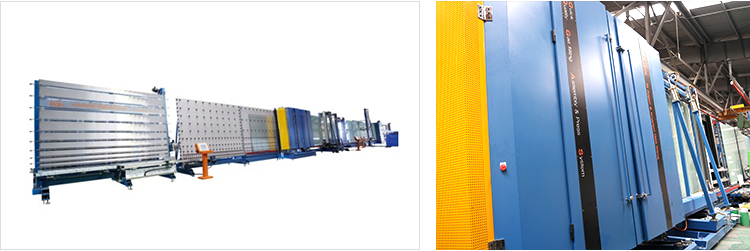

용진유리의 가공역량 (processing skills)
![img](/img/s3_2-6.png)
복층공정 | Insulating |
---|---|
최대생산 규격 | 3,000 mm X 6,000 mm |
자동라인 규격 | 2,450 mm X 3,660 mm |
두께 | 12~60 mm |
다중복층 | 2중~4중 |
산업기준 |
복층유리: KS L 2003 (한국표준협회) 가스주입: SPS-KFGIA002-1799 (한국판유리산업협회) |
제품적용 (product application) | 적용 범위 |
---|---|
유리별 복층 | 판유리(투명/컬러/저철분), 소프트코팅로이 (single/double/triple)유리, 반사(solar control)코팅 유리, 강화유리, 배강도유리, 접합유리 |
특수유리 복층 | 저반사유리(anti-reflective glass), 미끄럼방지유리, 세라믹인쇄유리(ceramic printed glass), 구조물지지공법(point glazing)유리 |
특수 부자재 | 일체형스페이서(Super-spacer) =간봉(spacer) + 오토밴딩(autobanding) + 흡습제(desiccant) + 1차접착제(butyl) |
